Návod na inštaláciu krok za krokom pre začiatočníkov (s fotografiami)
Inštalácia predných konektorov skrine do základnej dosky nie je zložitá úloha, no môže vám chvíľu trvať, kým zistíte, ktoré konkrétne konektory na základnej doske potrebujete použiť, keďže každá skriňa a základná doska sa môže trochu líšiť.
V tomto návode vám poskytneme tipy, ako to urobiť, s fotografickými príkladmi z PC zostavy. Tento návod je súčasťou nášho hlavného článku o tom, ako zostaviť PC, takže si pozrite aj ten, aby ste sa oboznámili so všetkými krokmi pred a po tomto kroku.
Čo sú predné konektory?
Predtým, ako sa pustíme do pripojenia predných konektorov základnej dosky, urobme si malý krok späť a pokryme základy pre tých, ktorí sa pýtajú, na čo vlastne slúžia predné konektory na základnej doske. Predný panel vašej skrine má niekoľko ľahko prístupných funkcií, ako sú USB porty a audio konektory, ako aj základné ovládacie prvky vášho systému, napríklad tlačidlá na zapnutie a vypnutie.
Typické funkcie predného panela skrine
Typická PC skriňa má nasledujúce funkcie na prednom paneli:
- tlačidlo napájania: slúži na zapnutie alebo vypnutie systému.
- tlačidlo reset: používa sa na návrat PC do známeho stavu v prípade, že zamrzne.
- indikátor napájania: kontrolka, ktorá svieti, keď je váš počítač zapnutý.
- indikátor pevného disku: signalizuje aktivitu jedného alebo viacerých pevných diskov.
- konektor pre slúchadlá: slúži na pripojenie slúchadiel alebo headsetu.
- konektor pre mikrofón: slúži na pripojenie zariadení na nahrávanie zvuku, ako sú mikrofóny.
- USB porty: existujú rôzne rýchlosti USB, vrátane USB 2.0, USB 3.0, USB 3.1, USB-C atď., a skriňa často farebne odlišuje jednotlivé typy.
Niektoré skrine môžu mať na prednom paneli aj ďalšie, pokročilejšie funkcie, no musíte sa uistiť, že vaša základná doska tieto funkcie podporuje, ak ich chcete všetky využívať. Toto je dôležité zvážiť pri výbere základnej dosky pre vašu skriňu, najmä ak používate špičkovú skriňu s pokročilými funkciami.
Funkcie predného panela skrine musia byť priamo pripojené do základnej dosky, čo je presne to, čo tento návod vysvetľuje. Predtým, než sa pustíte do pripojenia predných konektorov základnej dosky, by ste mali mať základnú dosku bezpečne nainštalovanú v skrini. Už ste to urobili? Poďme sa do toho pustiť.
Pripojenie predného panelu k základnej doske
Pri stavbe vášho PC sa stretnete s rôznymi káblami a konektormi, s ktorými sa budete musieť oboznámiť. Medzi káble, ktoré môžu byť trochu mätúce, patria tie, ktoré sú integrované v skrinke vášho PC. Tieto káble slúžia na pripojenie predného panelu I/O (vstup/výstup), ktorý zvyčajne obsahuje USB porty (typ C a typ A), audio konektory, stavové LED diódy a tlačidlá na zapnutie alebo resetovanie počítača.
V tomto krátkom sprievodcovi vám dáme niekoľko tipov, ako tieto konektory správne pripojiť, spolu s niekoľkými fotografiami, ktoré vás prevedú celým procesom. Ako príklad použijeme skriňu CORSAIR série 7000, pretože predný panel I/O je tu veľmi rozsiahly, čo nám umožní pokryť všetky typy káblov, na ktoré môžete naraziť.
Konfigurácia predného I/O panelu CORSAIR série 7000
Pozrime si to na príklade skrine CORSAIR série 7000.
Pripojenie predného I/O panelu k základnej doske – CORSAIR séria 7000
Skriňa CORSAIR série 7000 má niekoľko portov I/O na vrchu, ktoré je potrebné pripojiť k základnej doske, aby správne fungovali. Séria 7000 využíva nasledujúcu konfiguráciu káblov a konektorov, ktoré sú už vopred nainštalované a vedené skrz skrinku smerom k spodnej časti základnej dosky, kde nájdete väčšinu zásuviek pre tieto káble.
Káble a konektory predného panelu I/O
Pozrime sa na rôzne typy konektorov pomocou reálnych fotografií namiesto ilustrácií, ktoré bežne nájdete v príručkách pre rýchly štart. Toto bude efektívnejšia vizuálna pomôcka.
- USB 3.1/3.2 Gen 2 na USB Type-C
- USB 3.0 Gen 1 na 2x USB Type-A – Skrinka série 7000 obsahuje dva z týchto konektorov, pretože sú dostupné 4 USB Type-A porty
- HD Audio na 3,5 mm kombinovaný headset/mikrofónový konektor (označený ako audioplug)
- Power SW – Pripojenie k tlačidlu napájania (označené ako powerswplug)
- Reset SW – Pripojenie k tlačidlu resetu (označené ako resetswplug)
- Power LED + a Power LED – – Pripojenie k LED kontrolke napájania (označené ako powerledplug)
Zodpovedajúce konektory na základnej doske
- USB 3.1/3.2 Gen 2 na USB Type-C
- USB 3.0 Gen 1 na 2x USB Type-A

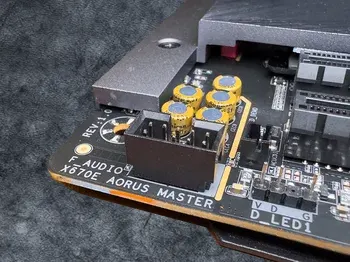

- HD Audio na 3,5 mm kombinovaný headset/mikrofónový konektor
- Kolíky pre pripojenie tlačidla napájania, tlačidla resetu a LED kontrolky napájania
Aj keď sa názvy týchto portov môžu líšiť v závislosti od konkrétnej základnej dosky, typ konektora je vždy rovnaký. Odporúča sa prečítať si manuál vašej základnej dosky, aby ste zistili, kde presne sa tieto porty nachádzajú. Zvlášť USB porty môžu byť na základnej doske usporiadané rôzne. Pre skrinku série 7000 budete potrebovať dva USB 3.0 Gen 1 porty na základnej doske, aby všetky štyri USB Type-A porty na skrinke boli funkčné.
Čo robiť, ak základná doska nemá dostatočné množstvo konektorov
Ak na základnej doske máte iba jeden konektor, budete musieť použiť PCIe rozširujúcu kartu, ktorá poskytuje ďalší interný port, alebo použiť adaptér, ktorý premení USB 2.0 port na USB 3.0 Gen 1 port. Upozorňujeme, že pri konverzii USB 2.0 portu sa musíte zmieriť s nižšou rýchlosťou prenosu, pretože porty na paneli I/O budú fungovať v rýchlosti USB 2.0.
USB a audio konektory: Na čo si dať pozor
Upozornenie: Nesprávne pripojené káble môžu poškodiť vašu základnú dosku.
Pripojenie väčšiny týchto typov konektorov nie je zložité. USB 2.0 a USB 3.1/3.2 konektory majú výrez alebo uzavreté piny, ktoré zaručujú, že sa dajú zasunúť iba v jednom smere. Dôkladne si prezrite konektor a zásuvku, aby ste sa uistili, že konektor vkladáte správnym spôsobom.
Pripojenie USB 3.1/3.2 konektora
Na obrázku sme žltou farbou označili použité piny, ako aj výrez, ktorý zodpovedá výstupku na samotnom konektore. Pin označený červenou farbou chýba v zásuvke a je uzavretý aj na samotnom konektore.
Pripojenie audio konektora
Pre AUDIO konektor platí podobné pravidlo, ale zvyčajne nemá výrez, ktorý by nasmeroval konektor na správne miesto. Zároveň zásuvka často ani nemá obal, iba piny na základnej doske. Tu je potrebné venovať pozornosť uzavretému pinu na samotnom konektore, aby ste ho správne zapojili.
Je veľmi dôležité dávať pozor, aby bol uzavretý pin zarovnaný s príslušným otvorom na základnej doske. Nesprávne pripojenie môže viesť k nesprávnemu fungovaniu alebo poškodeniu zariadenia.
Pripojenie malých konektorov
Začnime tromi základnými konektormi:
- Konektor tlačidla napájania = POWER SW (+PW-)
- Konektor tlačidla resetu = RESET SW (-RES+)
- Konektor LED kontrolky napájania = POWER LED + & POWER LED – (+PLED-)
Pinové konektory sa používajú na pripojenie tlačidla napájania, tlačidla resetu, LED kontrolky napájania a niekedy aj LED kontrolky HDD. Na mnohých základných doskách nájdete malé označenia, ktoré vám povedia, čo kam patrí. Ak tieto označenia nie sú prítomné, je potrebné prečítať si manuál základnej dosky, aby ste zistili správne umiestnenie. Hoci polarita môže byť vyznačená pre všetky tieto piny, záleží na nej len pri LED kontrolkách napájania, HDD a reproduktore. Tlačidlo napájania a tlačidlo reset fungujú obojstranne, pretože sa používajú iba na prepojenie dvoch pinov, čím sa PC zapne alebo resetuje. Ak sú konektory označené indikátorom polarity, mali by ste ho dodržiavať a správne ich pripojiť.
Aké ďalšie konektory a káble môžu byť prítomné?
Pre úplnejší prehľad sa pozrime na rôzne káble, ktoré môžu byť použité v modernej skrinke. Zvyčajne má základná doska aj konektor pre malý reproduktor, avšak v moderných skrinkách sa tento konektor už takmer nepoužíva.
Káble a konektory predného panelu I/O
V závislosti od skrinky, ktorú ste si zakúpili, nájdete aspoň niektoré z týchto káblov, ktoré je potrebné pripojiť k základnej doske. Minimálnym základom je kábel pre tlačidlo napájania, aby ste mohli signálom zapnúť základnú dosku stlačením tlačidla, keď chcete zapnúť svoj počítač. Ak sa k tomu pridajú napríklad USB porty, audio porty na pripojenie slúchadiel alebo audio zariadení, stavové LED diódy indikujúce, že je PC zapnuté, alebo keď je aktívny nainštalovaný disk, bude potrebné zapojiť ešte viac káblov a konektorov.
A to je všetko. Teraz by ste mali mať všetky porty, tlačidlá a LED diódy predného alebo horného I/O panela vo vašej skrinke správne pripojené.
